CK5230 CNC-Doppelkolonnen-CNC-Vertikaldrehmaschine 3000mm Siemens 808Dsl Steuerung

MOQ:	Verhandlungsfähig
Preis:	$212,800 (subject to the contract)
Lieferfrist:	1 Jahr

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort

Zibo, China

Markenname

Lushen

Zertifizierung

JB/GB

Modellnummer

CK5230

Max. Turning Diameter:

Φ3000 mm

Tabellen-Durchmesser:

Φ2500 mm

Max. Höhe des Werkstücks:

2000 mm

Max. Werkstückgewicht:

Geschwindigkeit der Arbeitsplatte (Stufen und Bereich):

2 mechanische Zahnräder/Stepless-Variable&0,2~45 U/min

Schnittstelle zwischen den einzelnen Werkzeugen:

Schrittlose Variable&0,1-500 mm/min

Geschwindigkeit der schnellen Durchfahrt des Werkzeugpfosten:

2500 mm/min

Höchstmenge der Werkzeugpostenbewegung (X-Achse):

-50 bis +1900 mm

Ram Vertikalfahrt (Z-Achse):

1000 mm

Abmessungen des Ram-Querschnitts:

200 × 255 mm

Kraftkapazität der Schnittkraft am linken Werkzeugpfosten:

35 kN (CNC gesteuert)

Kapazität der Schneidkraft am rechten Werkzeugpfosten:

40 kN (konventionell)

Maximale Gesamtschneidkraft am Arbeitstisch:

85 kNm

Herkömmlicher Bearbeitungswinkel des Werkzeugpfosten:

Maximale Fahrt über die Schiene:

1500 mm

Überschienenhebegeschwindigkeit:

350 mm/min

Kraft des Kraftmotors für das Aufheben von Schienen:

7,5 Kilowatt

Leistung der Leistung:

20.5 Nm

Hauptmotorleistung (Wechselstromfrequenzantrieb):

55 kW

Geschätztes Maschinengewicht:

43 Tonnen

Maschinenabmessungen (L × W × H):

7200 × 5200 × 5800 mm

Positionsgenauigkeit:

≤ 0,1/1000 mm

Wiederholung der Positionsgenauigkeit:

≤ 0,02/1000 mm

Flachheit der Tischoberfläche:

0.03 mm/1000 mm (mit einer zusätzlichen Toleranz von 0,01 mm pro Erhöhung des Durchmessers um 1000 m

Auslauf der Tischfläche (Axial):

0.02 mm/1000 mm (mit einer zusätzlichen Toleranz von 0,01 mm pro 1000 mm Durchmesserzuwachs)

Radialer Abfluss der Tabelle:

0.02 mm/1000 mm (mit einer zusätzlichen Toleranz von 0,01 mm pro 1000 mm Durchmesserzuwachs)

Parallelisierung der horizontalen Bewegung des Werkzeugträgers mit der Tischoberfläche:

0.03 mm/1000 mm

Senkrechtheit der horizontalen Bewegung des Werkzeugträgers (links-rechts) zur Tischoberfläche:

0.03 mm/1000 mm

Senkrechtigkeit der horizontalen Bewegung des Werkzeugträgers (Vorder-Hinter) zur Tischoberfläche:

0.06 mm/1000 mm

Genauigkeit der Zylinderbearbeitung:

0.02/300 mm

Flachflächenbearbeitungsgenauigkeit:

00,04 mm/1000 mm

Grobheit der flachen/zylinderförmigen Oberflächen:

Ra1,6 μm

Konturoberflächen Rauheit:

Ra3,2 μm

Hervorheben:

CNC-Vertikaldrehmaschine 3000 mm

Doppelkolonnen-CNC-Vertikaldrehmaschine

Hersteller von Drehmaschinen mit einer Breite von 3000 mm

Produktbeschreibung

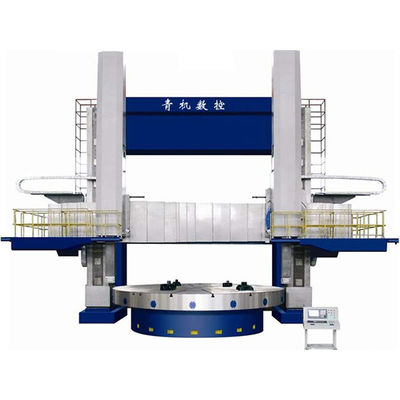

CK5230 CNC-Doppelspalte vertikale Drehmaschine Schwerlast 3000 mm Drehdurchmesser Siemens 808Dsl Steuerung

Produktübersicht:

Zwei-Turm-Konstruktion:Ein CNC-Turm und ein manueller Turm.
Hochlastfähigkeit:Kann Werkstücke bis zu 25 Tonnen behandeln.
Hohe Präzision:Positionsgenauigkeit ≤ 0,1/1000 mm und Wiederholgenauigkeit ≤ 0,02/1000 mm.
Effizienter Betrieb:Kontinuierlicher Spindelgeschwindigkeitsbereich von 0,2 bis 45 U/min.
Schwerlastschneiden:Linker Turm CNC und rechter Turm manuell für ein vielseitiges Schneiden.
Weiterentwickeltes SIEMENS Steuerungssystem:Sicherstellung eines präzisen und zuverlässigen Maschinenbetriebs.

Beschreibung des Produkts:

DieCK5230 CNC-Vertikaldrehmaschineist ein von unseren Ingenieuren entwickeltes Werkzeugmaschinenmodell, das fortschrittliche nationale und internationale Konstruktionstechniken kombiniert.Diese Drehmaschine ist für schwere Schneidarbeiten wie das Drehen von zylindrischenDie CK5230 ist mit zwei Türmen ausgestattet, einer CNC- und einer manuellen, und kann eine Vielzahl von Materialien und Werkstücken, einschließlich schwarzer Metalle, behandeln.Nichteisenmetalle, und einige nichtmetallische Materialien.

Die robuste Struktur der Maschine verfügt über hochfeste HT250-Gießungen, während die Führungsoberflächen durch Hochfrequenzlöschung auf HB200 oder höher gehärtet werden und eine hervorragende Verschleißfestigkeit bieten.mit einer Breite von mehr als 20 mm, ist die CK5230 perfekt für die Einzel- und Kleinserienproduktion geeignet, insbesondere in Industriezweigen mit hoher Teilevielfalt.

Produktparameter:

Parameter	Spezifikation	Parameter	Spezifikation
Maximaler Drehdurchmesser	Φ3000 mm	Maximale Werkzeugfahrt (X-Achse)	-50 ~ 1900 mm
Tischdurchmesser	Φ2500 mm	Spindelvertikalbewegung (Z-Achse)	1000 mm
Höchsthöhe des Werkstücks	2000 mm	Größe des Spindels	200 x 200 mm
Höchstgewicht des Werkstücks	25 Tonnen	Schnittkraft auf dem linken Turm	35 kN
Spindelgeschwindigkeitsbereich	0.2 ~ 45 U/min	Schnittkraft des rechten Turm	40 kN
Geschwindigkeitsbereich der Werkzeugzufuhr	0.1 ~ 500 mm/min	Gesamte Spindelschneidkraft	85 kNm

Produktvorsichtsmaßnahmen:

Einrichtung:Stellen Sie sicher, dass die Basis vor der Installation ordnungsgemäß vorbereitet ist.
Schmierung:Verwenden Sie die empfohlenen Öle und schmieren Sie alle beweglichen Teile regelmäßig.
Umwelt:Bewahren Sie die Maschine in einer sauberen, trockenen Umgebung auf, die frei von korrosiven Stoffen ist.
Temperatur:Vermeiden Sie den Betrieb in Umgebungen mit Temperaturschwankungen von mehr als 40°C.

Szenarien für die Anwendung des Produkts:

Luft- und RaumfahrtPräzisionsbearbeitung schwerer und komplexer Luftfahrtkomponenten.
Automobilindustrie:Herstellung von Teilen, die hohe Präzision und große Werkstücke erfordern, wie z. B. Motorenkomponenten und Getriebegehäuse.
Energie:Ideal für die Bearbeitung großer Komponenten, die in der Energieindustrie eingesetzt werden, einschließlich Turbinen und schwerer Geräte.
Schwere Maschinen:Geeignet für die Bearbeitung großer Bauteile von Industrieanlagen, bei denen hohe Schneidkräfte und Präzision erforderlich sind.
Verteidigung:Verwendet in Verteidigungsanwendungen zur Herstellung schwerer und präziser Komponenten.
