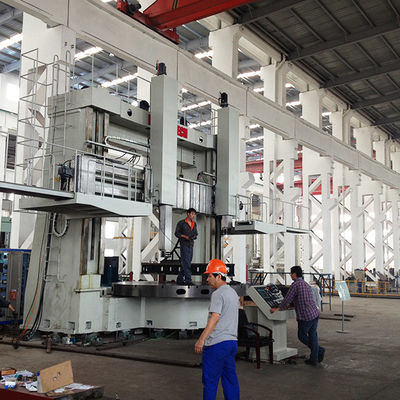

Lushen CK5240 CNC-Vertikaldrehmaschine mit hoher Präzision und schneller Fertigung 2500 mm/min

MOQ:	Verhandlungsfähig
Preis:	$268,800 (subject to the contract)
Lieferfrist:	1 Jahr

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort

Zibo, China

Markenname

Lushen

Zertifizierung

JB/GB

Modellnummer

CK5240

Max. Turning Diameter:

Φ4000 mm

Tabellen-Durchmesser:

Φ3500 mm

Max. Höhe des Werkstücks:

2500 Millimeter

Max. Werkstückgewicht:

Geschwindigkeit der Arbeitsplatte (Stufen und Bereich):

2 mechanische Zahnräder/Stepless-Variable&0,2~41rpm

Schnittstelle zwischen den einzelnen Werkzeugen:

Schrittlose Variable&0,1-500 mm/min

Geschwindigkeit der schnellen Durchfahrt des Werkzeugpfosten:

2500 mm/min

Höchstmenge der Werkzeugpostenbewegung (X-Achse):

-50 bis +2200 mm

Ram Vertikalfahrt (Z-Achse):

1250 mm

Abmessungen des Ram-Querschnitts:

240 × 240 mm

Kraftkapazität der Schnittkraft am linken Werkzeugpfosten:

40 kN (CNC gesteuert)

Kapazität der Schneidkraft am rechten Werkzeugpfosten:

55 kN (konventionell)

Maximale Gesamtschneidkraft am Arbeitstisch:

95 kNm

Herkömmlicher Bearbeitungswinkel des Werkzeugpfosten:

Maximale Fahrt über die Schiene:

2000 mm

Überschienenhebegeschwindigkeit:

320 mm/min

Kraft des Kraftmotors für das Aufheben von Schienen:

7,5 Kilowatt

Leistung der Leistung:

20.5 Nm

Hauptmotorleistung (Wechselstromfrequenzantrieb):

55 kW

Geschätztes Maschinengewicht:

54 Tonnen

Maschinenabmessungen (L × W × H):

9500 × 5800 × 6600 mm

Positionsgenauigkeit:

≤ 0,1/1000 mm

Wiederholung der Positionsgenauigkeit:

≤ 0,02/1000 mm

Flachheit der Tischoberfläche:

0.03 mm/1000 mm (mit einer zusätzlichen Toleranz von 0,01 mm pro Erhöhung des Durchmessers um 1000 m

Auslauf der Tischfläche (Axial):

0.02 mm/1000 mm (mit einer zusätzlichen Toleranz von 0,01 mm pro 1000 mm Durchmesserzuwachs)

Radialer Abfluss der Tabelle:

0.02 mm/1000 mm (mit einer zusätzlichen Toleranz von 0,01 mm pro 1000 mm Durchmesserzuwachs)

Parallelisierung der horizontalen Bewegung des Werkzeugträgers mit der Tischoberfläche:

0.03 mm/1000 mm

Senkrechtheit der horizontalen Bewegung des Werkzeugträgers (links-rechts) zur Tischoberfläche:

0.03 mm/1000 mm

Senkrechtigkeit der horizontalen Bewegung des Werkzeugträgers (Vorder-Hinter) zur Tischoberfläche:

0.06 mm/1000 mm

Genauigkeit der Zylinderbearbeitung:

0.02/300 mm

Flachflächenbearbeitungsgenauigkeit:

00,04 mm/1000 mm

Grobheit der flachen/zylinderförmigen Oberflächen:

Ra1,6 μm

Konturoberflächen Rauheit:

Ra3,2 μm

Hervorheben:

Vertikaldrehmaschine mit Präzisions-CNC

Vertikaldrehmaschine mit hoher Präzision

Vertikaler CNC-Drehmaschine 2500 mm/min

Produktbeschreibung

Schwerlastmaschine CK5240 CNC-Vertikaldrehmaschine hohe Präzision überlegene Ladekapazität Smart Manufacturing

Produktübersicht

Zwei-Säulen-CNC-Vertikaldrehmaschine für hochgenaue, schwere Drehvorgänge
Maximaler Drehdurchmesser bis zu 4000 mm und maximales Werkstückgewicht von 40 Tonnen
Ausgestattet mit hochsteifem hydrostatischen Führungsstrang und fortgeschrittener statischer/dynamischer Steifigkeit
Ideal für die Bearbeitung von Eisen-, Nichteisen- und ausgewählten Nichtmetallmaterialien
Unterstützt die Roh- und Enddrehung von zylindrischen, konischen und flachen Oberflächen
Integrierte Siemens- oder GSK-CNC-Systeme mit servodriven Achsen für einen reibungslosen und zuverlässigen Betrieb
Für Industriezweige wie Energie, Schwermaschinen, Luft- und Raumfahrt und Verteidigung

Beschreibung des Produkts

DieCK5240-Serie CNC-Vertikaldrehmaschineist mit modernster Technologie und einem optimierten CAD-Design ausgelegt, das die Mechatronik für die moderne Fertigung integriert.Diese doppelkolonnen Drehmaschine verfügt über robuste Bauteile, die es ihr ermöglichen, extrem schwere Lasten zu bewältigen und gleichzeitig eine hervorragende Präzision und Stabilität zu gewährleisten.

Der Arbeitstisch verwendet ein hochpräzises hydrostatisches Lagersystem und ein Doppelgetriebegetriebe mit einem 55 kW Gleichstrommotor für eine reibungslose Drehmomentkontrolle und eine stabile Leistung.und Schiebebahnen sind alle aus hochfesten, Niedrigspannungsguss für eine lange Lebensdauer, außergewöhnliche Steifigkeit und minimale thermische Verformung.

Mit intelligenten CNC-Fähigkeiten und unabhängigen Servoantrieben wird der linke Werkzeugpfeiler vollständig numerisch gesteuert und ermöglicht eine hohe Geschwindigkeit und hohe Genauigkeit bei der Mehrsachsbearbeitung.Die Maschine ist für Stahl geeignet, Legierungen, Kupfer- und Aluminiumteile, die tiefe Schnitte und enge Toleranzen erfordern.

Schlüsseltechnische Parameter

Parameter	Wert	Parameter	Wert
Max. Drehdurchmesser	Φ4000 mm	Max. Werkstückshöhe	3500 mm
Durchmesser der Arbeitsplatte	Φ3500 mm	Max. Gewicht des Werkstücks	40 Tonnen
Geschwindigkeitsbereich der Arbeitsplatte	0.4 ∙ 40 U/min	Max. Drehmoment der Arbeitsplatte	200 kNm
Schnellzufuhrrate	2000 mm/min	Verringerung der Futterrate	0.1 ¥ 500 mm/min
X-Achsenfahrt (Werkzeugposten)	-50 bis 2600 mm	Z-Achse Fahrt (Ram)	1800 mm
Strahlweitenbereich	3000 mm	Beam Lifting Geschwindigkeit	320 mm/min
Hauptmotorleistung (Gleichstrom)	55 kW	Maschinengewicht (ca.)	140 Tonnen

Betriebsbericht

Folgen Sie der vor der Maschineneinrichtung bereitgestellten Grundbauplan, um die strukturelle Integrität zu gewährleisten
Alle Operationen, die das Heben oder Transportieren beinhalten, müssen mit geeigneten Geräten durchgeführt werden.
Sicherstellen der richtigen Ausrichtung und Klemmung des Querbalkens vor dem Betrieb
Schmier- und Hydrauliksysteme sollten regelmäßig auf Druck- und Durchflusskonstanz überprüft werden.
Immer die CNC-Schnittstelle (Siemens oder GSK) nach dem mitgelieferten Benutzerhandbuch und Sicherheitsverfahren bedienen
Bei schweren Betriebsvorgängen ist der hydrostatische Druckpegel zu überwachen, um eine Überhitzung der Führung zu verhindern.
Durchführen von routinemäßigen Präzisionsprüfungen und Neukalibrierung zur Aufrechterhaltung der Bearbeitungsgenauigkeit im Laufe der Zeit

Anwendungsszenarien

Ausrüstung zur Stromerzeugung: Präzises Drehen von Turbinscheiben, Lagergehäusen und Gehäusen
Herstellung von Schwermaschinen: Bearbeitung großer Zahnräder, Lagerringe und Schwungräder
Eisenbahn und Verkehr: Achsennaben, Räder und Bremskomponenten
Luft- und Raumfahrtteile: Teile aus hochfesten Legierungen, die tiefgeschnitten und präzise bearbeitet werden müssen
Verteidigungsindustrie: Bearbeitung von Teilen, Gehäusen und großen Ringen von gepanzerten Fahrzeugen
Bergbau und Metallurgie: Drehen von verschleißfesten Teilen und Walzbauteilen aus Metall
